華光高科HG30-3a多功能校準儀使用說明
HG30-3a多功能校準儀精度和可操作性得到了大幅度的提升，并增加了數字鍵盤調節的功能。
一、現在以檢定（直流電壓）DCV 25V電壓量程為例，詳細介紹其使用方法！
1、 將電源線與儀器連接好，并將數字鍵盤與儀器連接.檢查電位器旋鈕是否是逆時針旋在最低端。并根據需要轉換“數字----模擬”開關。
“數字----模擬”開關是控制輸出調節方式的轉換開關，“模擬”是指電位器調節，“數字”是指數字鍵盤調節！

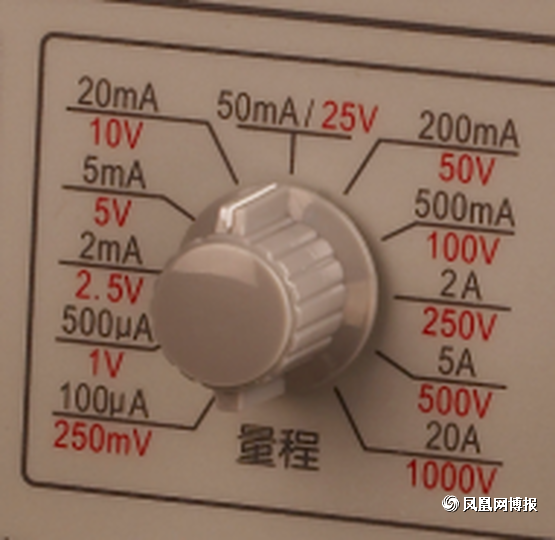

2、 打開電源開關，將儀器的“量程”開關選擇為“25V”，
“輸出選擇”開關選擇為“DCV”，

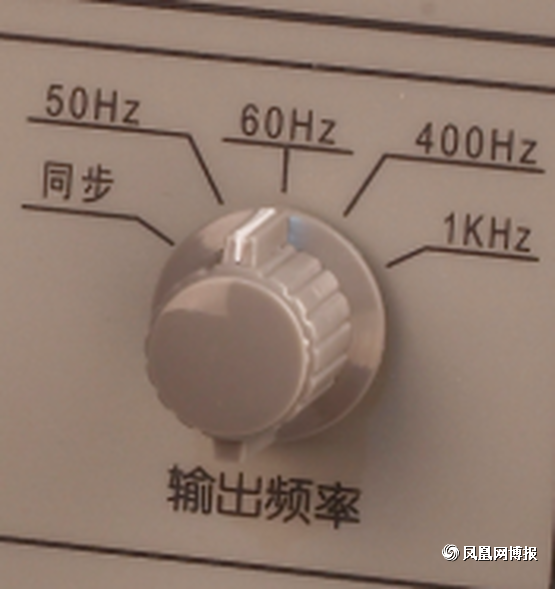

“頻率選擇”開關在直流狀態下儀器內部自動選擇為400Hz（直流輸出時不需要選擇）。

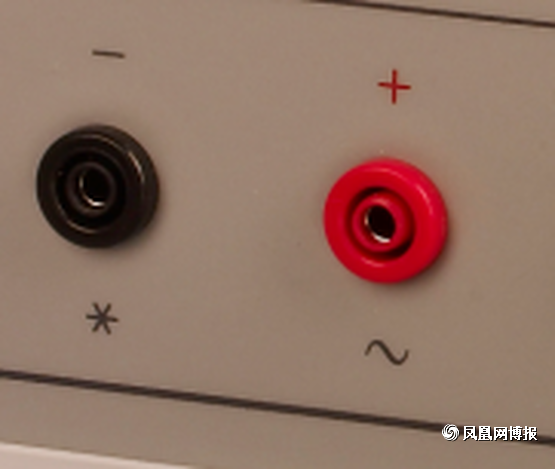

將被檢表與儀器正常連接（接在黑色與紅色的輸出端子上）。
3、 輸出調節：
（1） 電位器調節：把外控器上的數字--模擬開關置于模擬一端，旋轉粗調或者細調電位器，使儀器輸出需要檢測的數值即可！輸出完畢，分別把粗調和細調旋鈕逆時針旋轉到底，使顯示輸出值為零。

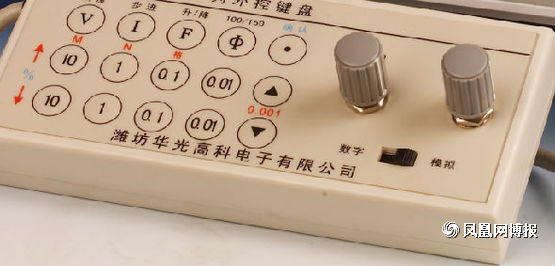

（2） 數字鍵盤調節：把外控器上的數字--模擬開關置于數字一端，數字鍵盤上有3行按鍵，其中第2行為輸出上升鍵，第3行為輸出下降鍵。按鍵上的數值是指按一次該按鍵，儀器輸出上升或是下降當前量程的百分比。即按“上升”行上的“10”按鍵1次，儀器輸出當前量程的10%（即2.5V），如按5次，則儀器輸出當前量程的50%（即12.5V）。其他按鍵同上，只是“下降”行的按鍵是使儀器輸出值降低當前量程的百分比！儀器數字鍵盤調節的最小細度為量程的0.01%。每次輸出完必須讓儀器從有輸出到輸出為零，可按住“下降”行的“10”按鍵3秒鐘，儀器輸出回歸零位。
4、 其他量程輸出方法同上！
注意：儀器在輸出時電壓不能短路，電流不能開路。
該儀器在輸出通狀態時，拒絕轉換量程及其他任何開關，強烈建議將儀器輸出降為零再進行轉換?。。?/span>
二、調節器說明：
1、滿度選擇鍵：按該鍵可以選擇與被檢表相對應的滿度值，在儀器的顯示屏中，M表示滿度值。
2、步進選擇鍵：按該鍵可以選擇幅值調節的步進量，步進量為4、5、6、10、15，顯示屏上N指示相對應的步進量。
3、升/降鍵：按一次，輸出由零勻速上升到滿量程值，再按一次校準儀輸出回零，適用于指針表的卡針故障檢查。
4、確認鍵：安裝通信軟件后，按該鍵可以將當前輸出值送往計算機進行處理。
5、數字（按鍵）幅值調節區域：按上升（↑）鍵則幅值上升相應步進量，按下降（↓）鍵則幅值下降相應步進量：100%/N、10%/N、1%/N、0. 1%/N、0.01%/N，分別代表滿量程值的對應百分比。其中100%/N、10%/N、1%/N、定義為測試值調節鍵；0.1%/N、0.01%/N定義為誤差調節鍵。
5：儀器外觀圖
6：如有疑問，請至電0536-8222888進行咨詢！
