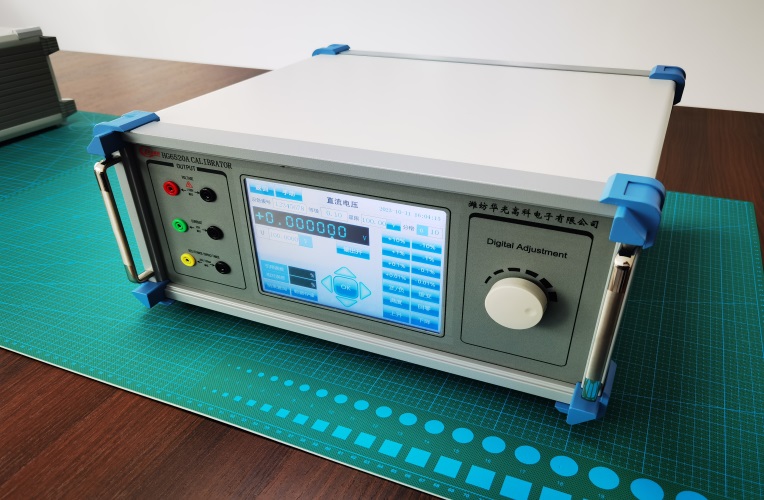

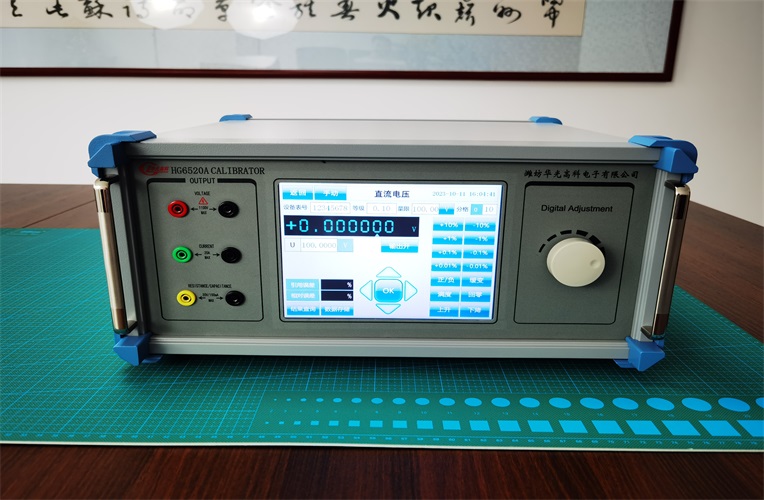

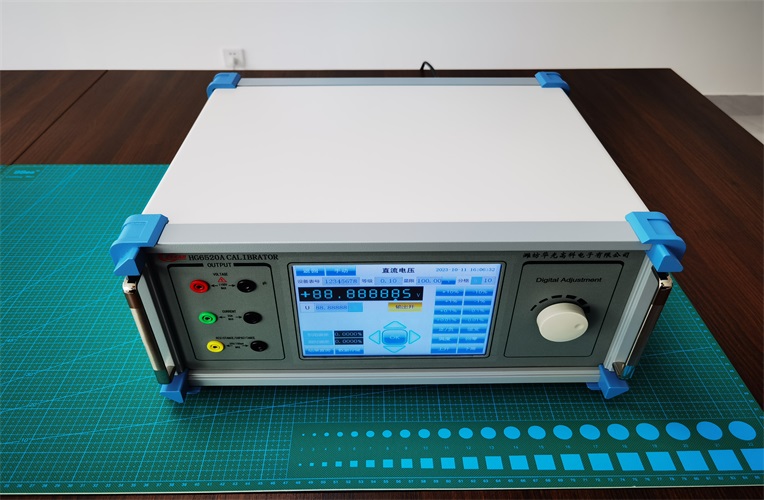

HG6520A多功能標準源
- 電 話：0536-8222888 13806491159
- 郵 箱：WFHUAUGUANG@126.com
在線咨詢
產品服務
一、概述
HG6520A萬用表檢定裝置是華光高科最新設計生產的新一代萬用表檢定裝置器。主控單元采用STM32微處理，具有功能強大、可靠性高、軟件升級維護方便等特點，使產品性能大幅度提升。
本機采用8英寸觸摸液晶顯示屏，全中文顯示，界面清晰簡捷，操作方便，視覺效果好。具有完善的保護功能，在電壓短路和電流開路時可自動保護，并指示故障位置。本機既可用計算機控制，又可脫離計算機獨立工作。集檢定交直流指示儀表、工頻和直流數字儀表等多種功能于一體。
本機技術先進、性能可靠、功能齊全、操作簡便,各項功能指標均符合JJG 124-2005 《電流表、電壓表、功率表及電阻表檢定規程》、JJF 1587-2016《數字多用表校準規范》、JJF 1284-2011《交直流電表校驗儀校準規范》的相關要求，是我公司對廣大用戶的又一最新奉獻。
二、主要功能及特點
2.1 主要功能
本機可校驗的儀表如下：
指示儀表，交流電壓表，交流電流表，單相交流功率表，直流電壓表、直流電流表、直流功率表，電阻表等，配線圈可校準交直流鉗形表（1000A）。
2.2 儀器特點
l 輸出的交流電壓源，交流電流源，功率源均是高精度，高穩定度的標準源、使用中無需加表監視，內部軟件自校準,可自動選檔。
l 數字移相,相位調節細度為0.01°
l 輸出交流電壓、電流實現閉環控制,保證低漂移及年穩定度
l 輸出采用動態負載,自動調整,使負載趨于恒定,降低負載調整率
l 自動故障檢測,可顯示故障部位
l 大容量的Flash rom,可存貯檢定數據
l 提供RS232接口,可與PC機連接進行檢定
三、主要技術指標
直流電壓技術指標（20℃±2℃）：
量程 | 穩定度（1min） | 準確度 ±（讀數值%+滿量程%） | 紋波 系數 | 調節 范圍 | 負載能力 最大值 |
75.000mV* | 0.01%RG | ±（0.02%RD+0.01%RG） | ＜1% | 110%RG | 100mA |
1.0000V | |||||
3.0000V | |||||
10.000V | |||||
30.000V | |||||
100.00V | |||||
300.00V | |||||
1000.0V | 20mA |
*10mV以下準確度：±（0.03%RD+0.02%RG）
直流電流技術指標（20℃±2℃）：
量程 | 穩定度（1min） | 準確度 ±（讀數值%+滿量程%） | 調節 范圍 | 調節 細度 | 輸出負載容量 | 紋波 系數 |
0.1000mA | 0.01%RG | ±（0.03%RD+0.01%RG） | 110%RG | 0.01%RG | ≤10V (小于0.5A) ≤1.2V (大于0.5A) | ＜1% |
0.5000mA | ±（0.02%RD+0.01%RG） | |||||
1.0000mA | ||||||
10.000mA | ||||||
100.00mA | ||||||
1.0000A | ||||||
5.0000A | ||||||
10.000A | ||||||
20.000A | 0.02%RG | ±（0.03%RD+0.02%RG） |
直流功率技術指標（20℃±2℃）：
準確度 | 穩定度（1min） |
± 0.05%RG | 0.01%RG |
直流功率范圍：1W～20kW。
交流電壓技術指標（20℃±2℃）：
量程 | 負載 能力 | 調節 細度 | 準確度 ±（讀數值%+滿量程%） | 失真度 | |
45Hz-400Hz | 400Hz-1000Hz | ||||
200 mV | 800 mA | 50ppm | 0.03%RD+0.02%RG | <0.2% | |
2 V | 0.02%RD+0.01%RG | 0.03%RD+0.02%RG | |||
20 V | |||||
200 V | 500 mA | ||||
1000 V | 200 mA | 0.03%RD+0.02%RG | |||
交流電流技術指標（20℃±2℃）：
量程 | 負載 能力 | 調節 細度 | 準確度 ±（讀數值%+滿量程%） | 失真度 | ||
45Hz-400Hz | 400Hz-1000Hz | |||||
2mA | 30V | 50ppm | 0.03%RD+0.02%RG | <0.2% | ||
20 mA | ||||||
200 mA | 50V | 0.02%RD+0.01%RG | 0.03%RD+0.02%RG | |||
2A | ||||||
10A | 20V | |||||
20A | 0.03%RD+0.02%RG | |||||
* 100mA以下量限可使用專用屏蔽測試線測量，可提高0.005%準確度。
交流功率技術指標（20℃±2℃）：
范圍 | 準確度 | 穩定度（1min） |
0W～20kW | PF=±0.8～±1時(50Hz)，＜0.05%FS PF=±0.8～±0.5時（50Hz），＜0.1%FS | 0.01%RG |
交流功率范圍：1W～20kW
功率因數范圍：+1～-1，準確度：＜0.05%RG
相位輸出技術指標:
調節范圍 | 調節細度 | 準確度 |
±0～359.999° | 0.001° | 0.05° |
頻率輸出技術指標，如下表：
調節范圍 | 準確度 |
45Hz～400Hz | ±0.05 Hz |
400Hz～1kHz | ±0.2 Hz |
電阻技術指標（20℃±2℃）：
量程 | 分辨力 | 短期穩定性 （%RG/min） | 一年內準確度 ±（讀數值%+滿量程%） |
20Ω | 1mΩ | 0.02 | 0.05%RD+50mΩ |
200Ω | 10mΩ | 0.01 | 0.03%RD+0.02%RG |
2kΩ | 0.1Ω | ||
20kΩ | 1Ω | ||
200kΩ | 10Ω | ||
2MΩ | 0.1kΩ | ||
20MΩ | 1kΩ | 0.05 | 0.12%RD+0.08%RG |
200MΩ* | 10kΩ | 0.1 | 0.6%RD+0.4%RG |
*電阻測量請使用專用屏蔽式測試線測量。
*為保證電阻測量數值的穩定性，1kΩ以下請使用四線測量法。
*100MΩ以上可以測量但是不考核精度。
其他技術指標：
重 量：≤ 13kg（不包括附件和包裝箱）
體 積：400mm×370mm×182mm
工作電源: AC220V±10%
整機功耗：≤ 150W
